Камера профилі тұтынушы берген физикалық анықтамалық мылтықтан өлшенеді, қор ені, қабылдағыш тереңдігі және жалпы киінген ұзындығы бойынша өлшенеді. Профиль өндіріс құрал-сайманына енгізілмей тұрып, үлгі осы атыс қаруына қарсы дайындалады және сынақтан өткізіледі, себебі дәнекерленген қабықтағы профильді өзгерту үлгіні түзету емес, құралды өзгерту болып табылады.
Ұзындығы мен ені бірдей төртбұрышты корпус камералы қабық үшін 25-30 л-ге қарсы шамамен 40 л қоршайды. Айырмашылық атыс қаруы иеленбейтін көлемде, тіктөртбұрыш толық енін сақтайтын ауыз ұшында шоғырланған, ал контурлы камера ұңғылы ұңғымамен кішірейеді.

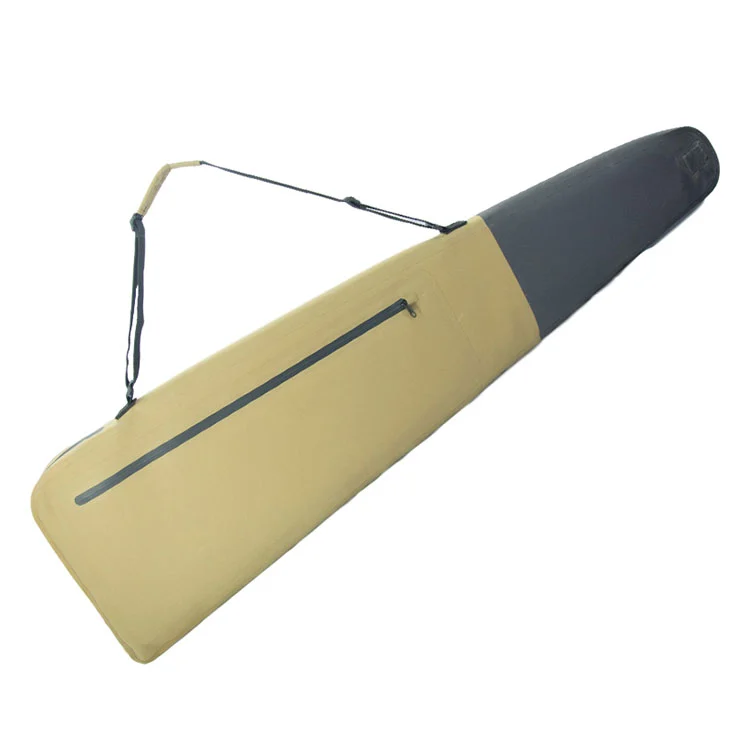

Дөңгелектелген бөксе камерасы және конустық бөшке камерасы
Мылтық оқпанында кең, ал аузында тар. Ең кең нүктеге дейін өлшемді тіктөртбұрыш сол енді соңына дейін жеткізеді.
| Өлшеу | Контурлы SL-E603 | Ұзындығы мен ені бірдей тіктөртбұрыш |
| Ішкі сыйымдылық | шамамен. 25–30 л | шамамен. 40 л |
| Атыс қаруы алып жатқан көлем | Көпшілігі | Шамамен үштен екісі |
| Тұмсық ұшында өлі кеңістік | Минималды - камера баррельмен тарылтады | Толық ені соңына дейін сақталады |
| Қаруды ауыстыруға арналған бөлме | Шектеулі | Тұмсығында айтарлықтай |
| Сыртқы масса тасымалданды | Мылтық сызбасын орындайды | Шаршы кесілген; кеңірек силуэт |
Өлі кеңістік - бұл нүкте. Атыс қаруының көлемі оның ішінде қозғала алатын көлемі болып табылады, ал корпус ішіндегі қозғалыс жалпы тікбұрышты қапшықтардың аузының ұшында контактілі тозуға әкеледі.
Қор - бұл ұзын мылтықтың ең кең және ең ыңғайсыз бөлігі және оның айналасындағы корпусты төртбұрыштап алғаннан кейін құмға толып, суды ұстайтын екі бұрыш қалдырады. Радиусы бар камера сол бұрыштарды жасамай-ақ қойма бөлмесін береді, ал дәнекерленген қабықшада радиус жалпақ панельден бүктелген емес, құрал арқылы қалыптасады.
Конус ұңғыдан төмен қарай оқпанға қарай жылжиды, мылтық қажет емес жерде енін алып тастайды. Контурлы су өткізбейтін мылтық корпусы корпустың көлемін де, сыртқы силуэтті де азайтады, бұл корпусты тікбұрышты ұяшыққа мұқтаж емес, сөреге немесе орындықтың артына сырғытуға мүмкіндік береді.
| Ашық түрде айтылады: контурлы корпус өзінің атыс қаруының профиліне жақын, ал басқа профильдерге нашар сәйкес келеді. Тіктөртбұрыш дұрыс ұзындықтағы дерлік кез келген нәрсені орналастырады. Бір SKU бойынша кең атыс қаруы бар сатып алушылар осыны өлшеп алуы керек — құралды кесіп алмас бұрын камера профилін жоспарланған диапазондағы ең кең және ең ауыр қарумен салыстыруды ұсынамыз. |
Құралдар - бұл басқа шығындар. Камера профильдері арнайы электрод құралында дәнекерленген, сондықтан профильді өзгерту үлгіні реттеуден гөрі құралды өзгерту болып табылады. Біз оны бірліктің бағасына бүктеудің орнына әзірлеу сатысында нақты келтіреміз.
1. Пайдаланушы алып жүргендей киінген ең кең және ең ұзын мылтықты болжалды диапазонға жіберіңіз.
2. Біз тарақ пен түйірдегі қор енін, қабылдағыштың тереңдігін және жалпы киіну ұзындығын өлшейміз
3. Камераның радиусы мен конусы жұмыс саңылаулары бар фигураларға қарсы орнатылады
4. Құрал-сайманды аяқтамас бұрын үлгі дайындалады және эталондық пистолетке қарсы сынақтан өткізіледі
5. Тек содан кейін профиль өндірістік құрал-сайманға өтеді
Мылтықпен емес, сызбамен жұмыс істеу контурлы жағдайлардың дұрыс еместігі болып табылады, себебі сызбаларда итарқалар, оралу төсемдері және орнатылған оптика жоқ.
| Элемент | Техникалық сипаттама |
| Үлгі | SL-E603 |
| Өнім түрі | Толығымен дәнекерленген су өткізбейтін мылтық корпусы |
| Өлшем | 122 × 30 × 8 см (болжалды) |
| Салмағы | шамамен. 1,1 кг (болжалды) |
| Ішкі сыйымдылық | шамамен. 25–30 л |
| Қабық материалы | 840D TPU ламинатталған мата |
| Құрылыс | РЖ дәнекерленген, бір бөліктен тұратын корпус |
| Тігіс түрі | Жоғары жиілікті дәнекерленген, жылумен жабылған шеттер |
| Су өткізбейтін рейтинг | IPX7 |
| Жабу | Су өткізбейтін найзағай |
| Керек-жарақ қалтасы | 1 дәнекерленген су өткізбейтін сыдырма қалта |
| Профиль | Дөңгелектелген діңгек камерасы, конустық бөшке камерасы |
| Тасымалдау | Реттелетін алынбалы иық белдігі + күшейтілген тұтқа |
| Түстер | Хаки / Қара / Армия жасыл, екі түсті |
| Атыс қаруының үйлесімділігі | Аңшылық, болтты, тактикалық винтовкалар; шолақ мылтық |
| MOQ | 300 дана |
| Үлгіні жеткізу уақыты | 7-10 күн |
| Өндіріс мерзімі | 30-45 күн |
| OEM / ODM | Қолдау көрсетіледі |
| Шығу тегі | Қытай |
| Опция | Ескертпелер |
| Түтік камерасының радиусы | Анықтамалық мылтық қорының еніне қарсы орнатыңыз |
| Бөшкенің конустық бұрышы | Тұмсық ұшының дыбыс деңгейін және сыртқы силуэтті реттейді |
| Камера тереңдігі | Реттелетін тарақтарға және орнатылған оптикаға арналған тереңірек камералар |
| Дене ұзындығы | 48 дюйм және 52 дәйекшеде; таңдамалы ұзындықтар |
| Қабық материалы | 840D TPU стандарты; 500D ПВХ брезент балама |
| Қалта позициясы | Таңдалған профильдің контурына сәйкес орналастырылған |
| Түс бөлу | Камераның бөлінуінен кейін екі түсті дәнекерленген панельдер |
| Анықтамалық мылтық сынағы | Контурлы бағдарламалар үшін іріктеуге енгізілген |
6. Анықтамалық қаруды өлшеу және камера профилін растау
7. Түйінді радиусы мен бөшкенің конусы үшін электродтарды құрастыру
8. Кіріс матаны тексеру және дәнекерлеу мүмкіндігін сынау
9. Дәнекерлеу параметрін орнату және бірінші затты тазарту сынағы
10. Панельдерді камералық өңдеуге дәл кесу
11. Түйінді камераны және конустық бөшке қимасын РЖ дәнекерлеу
12. Тығыздалған найзағай және дәнекерленген қалта қондырмасы
13. Анықтамалық мылтық профиліне сәйкестігін тексеріңіз
14. Батыруды тексеру және қорытынды тексеру
| Тексеру | Әдіс | Жиілік |
| Камера өлшемдері | Бекітілген құралдармен өлшенеді | Сынама алу |
| Түйінді радиустық дәнекерлеу | Қисық бөлікте визуалды | 100% |
| Консистенциясы консистенциясы | Конус бойымен өлшенген дәнекерлеу ені | Сынама алу |
| Сынақ сәйкестігі | Анықтамалық қару профиліне қарсы | Сынама алу |
| Сыдырмадан қабықшаға дәнекерлеу | Толық тексеру | 100% |
| Батыруды тексеру | Дайын құрылғыдағы IPX7 жағдайы | Бекітілген сынама алу жоспары бойынша |
| Сынақ | Әдіс | Нәтиже |
| Киінген мылтық | Сілтемелі винтовкамен және орнатылған оптикамен қапталған | Белгіленген камера тереңдігінде мәжбүрлеусіз жабылады |
| Ішкі қозғалыс | Жүктелген қорап тегіс емес жерде тасымалданады және тасымалданады | Атыс қаруының орны; ұшында саяхат жоқ |
| Бұрыштың сақталуы | Корпус суға батырылғаннан кейін жуылады және төңкеріледі | Радиусталған камера дренажды; бұрыштарда су жоқ |
| Қисық дәнекерлеу тұтастығы | Бөкселер радиусында пиллинг сынағы | Тікелей кесінді дәнекерлеуге бірдей ұсталады |
| Силуэт тексеру | Корпус көлік сөресі мен сөре ұясына сырғыған | Тіктөртбұрыш болмаған жерде конустық профиль тазартылады |
| IPX7 батыру | Дайын бірлік, 1 м 30 минут | Ешқандай дәнекерленген тігіске немесе жабуға кірмейді |
Әмбебап корпустан гөрі белгілі бір атыс қаруының полигоны айналасында құрастырылған брендтер; сыртқы сұлба сәйкес келетін көлік сөрелері мен қару-жарақ бөлмесі бағдарламалары; тұрақты қару түрі бар басқарылатын флоттар; атыс қаруының жанында қалай көрінетініне байланысты іс қаралатын базарлар; және жақынырақ орнату үшін құрал-сайманға инвестициялауға дайындалған кез келген бағдарлама.
Брендтің мылтықтарында реттелетін тарақтар бар, олар стандартты қордан жоғары орналасады және әдеттегі профильге сайланған камераны тазартпайды. Біз берілген анықтамалық винтовканы саңылауынан емес, тарақтан өлшеп, құралды кесу алдында камераның тереңдігін сәйкесінше орнаттық. 400 дана, құрал-саймандарды қосқанда 46 күн.
Сөре ұясы тікбұрышты, бірақ таяз болды және шешуші фактор ішкі көлемнен гөрі сыртқы силуэт болды. Конустық бөшке камерасы толық ені бар тіктөртбұрыш болмайтын ұяшықты тазартты және біз соңғы сантиметрді алу үшін сынама алу кезінде конустық бұрышты аздап реттедік. 550 дана, 44 күн.
Тұрақты флоттық мылтық түрі контурлы корпусты құнды етті, өйткені әрбір корпустың профилі бірдей болады. Біз құрал-саймандар алдында екі флоттық мылтыққа қарсы сынақтан өткізіп, камераның екеуіне де сәйкес келетінін растадық. 350 дана, 45 күн.
"Реттеуге болатын тарақтар суретте көрсетілгеннен де биік. Нақты мылтықты тарақпен өлшеу бірінші үлгінің жұмыс істеуіне себеп болды."
— Өнім инженері, мылтық маркасы
"Төре мұны шешті. Бірдей сыйымдылықтағы тіктөртбұрыш жай кірмеді."
— Бағдарлама менеджері, көлік сөресі бренді
"Ылғалды күннен кейін оны шайып тастасаңыз, дөңгелек ұшы шынымен ағып кетеді. Біздің ескі төртбұрышты қораптың бұрыштарында су болды."
— Басты нұсқаушы, басшылыққа алынатын операция
Мылтық қорапта кең, ал аузында тар, сондықтан тіктөртбұрыш толық енін аяғына дейін жеткізеді және контурлы қабық үшін 25-30 л-ге қарсы шамамен 40 л қоршайды. Бұл қосымша көлем атыс қаруы қозғала алатын өлі кеңістік болып табылады, ал қозғалыс мұрын ұшында контактілі тозуға әкеледі.
Ол тазартудан кейін құмды толтыратын және суды ұстайтын шаршы бұрыштарды жасамай, қойма бөлмесін береді. Дәнекерленген қабықшада радиус жалпақ панельден бүктелген емес, арнайы құрал арқылы қалыптасады.
Ол мылтық қажет етпейтін енді алып тастап, ішкі көлемді де, сыртқы силуетті де азайтады. Бұл тікбұрышты ұяны қажет етпей, корпусты сөреге немесе орындықтың артына сырғытуға мүмкіндік беретін нәрсе.
Ол өзінің тағайындалған профиліне жақын және басқа профильдерге азырақ сәйкес келеді, мұнда тіктөртбұрыш дұрыс ұзындықтағы кез келген дерлік нәрсені орналастырады. Бір SKU-да атыс қаруының кең ауқымын қамтитын сатып алушылар мұны мұқият өлшеуі керек.
Тұтынушы жіберген анықтамалық мылтыққа қарсы, пайдаланушы оны алып жүргендей киінген. Біз тарақ пен бөкселердегі қордың енін, қабылдағыштың тереңдігін және жалпы киіну ұзындығын өлшейміз, содан кейін жұмыс саңылауымен радиус пен конусты орнатамыз.
Біз оған қарсы кеңес береміз. Сызбаларда итарқалар, ілмектер және орнатылған оптика жоқ, әдетте контурланған жағдайлар дұрыс емес болады. Физикалық анықтамалық мылтық - сенімді жол.
Ол үшін орнатылған камера тереңдігімен, иә. Реттелетін тарақтар стандартты қорапқа қарағанда жоғары орналасады, сондықтан біз белгіленген ауқымға жеткенде бөксесінен емес, тарақтан өлшейміз.
Иә, және біз оны бірлік бағасына бүктеудің орнына нақты келтіреміз. Камера профилін өзгерту үлгіні түзету емес, құралды өзгерту болып табылады, өйткені қабық тігілгеннен гөрі дәнекерленген.
Жоқ. Камера дәнекерлеу арқылы қалыптасады, ал қисық дәнекерлеу тігістері арнайы түйіспелі радиуста тазартылады, өйткені дәл осы жерде құралдың қателігі бірінші болып көрінеді. Дайын қондырғыларда батыру тексеріледі.
Иә. Шаюдан кейін төңкерілген кезде радиусы бар камера суды ағызады, төртбұрышты бұрыштары суды ұстайды - ылғалды күндерден кейінгі практикалық айырмашылық.
Иә. Қалта өлшемі мен орны бекітілгеннен гөрі таңдалған профильге сәйкес орнатылады, өйткені өндіру кезінде қабықтың бетіне дәнекерленген қалта қолданылады.
MOQ 300 дана, үлгілер 7–10 күнде, 30–45 күнде шығарылады, EXW, FOB немесе CIF көрсетілген, құрал-саймандар жобаға сәйкес және контурлы бағдарламаларға енгізілген эталондық қаруды сынау.
