Дәнекерлеу параметрлері — қуат, электрод қысымы және тұру уақыты — әрбір түсетін матаның партиясы үшін орнатылады және жазылады, ал бірінші мақала үлгісі әрбір өндірістің басында зақымдануға қарсы сынақтан өтеді. Түйіндер радиусындағы қисық дәнекерлеулер жеке секция ретінде қабыршақты сыналады. Параметр жазбалары OEM сапасы файлдары үшін қол жетімді.
Дәнекерлеу қабілеті молекулалық полярлыққа байланысты. TPU және ПВХ таза дәнекерлеу; полиэтилен және полипропилен полярлы емес және РЖ дәнекерлеу мүмкін емес; қапталмаған нейлон немесе полиэстер дәнекерленген ламинат қажет. 840D тоқылған негіз тозуға төзімділікке ие және TPU ламинат су өткізбейтін тосқауыл мен дәнекерленген қабатты қамтамасыз етеді.

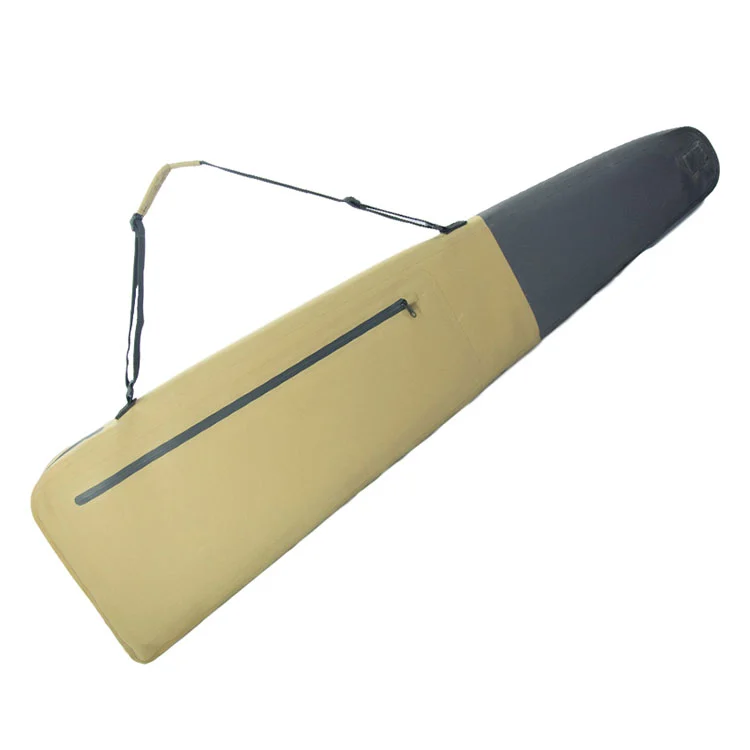

Камералы профильді және дәнекерленген қалтаны көрсететін бір бөліктен жасалған дәнекерленген қабық
Цилиндрлік құрғақ қап - бұл қайталанатын түзу тігіс. Камералы мылтық корпусы емес.
| Ерекшелік | Дәнекерлеу салдары |
| Дөңгелектелген бөксе камерасы | Қисық дәнекерлеу жолы; радиусы бойынша пішінделген электродтық құрал |
| Конусты бөшке камерасы | Панель тарылған сайын дәнекерлеу ені тұрақты болуы керек |
| Тегіс 8 см профиль | Екі үлкен бет прокатқа емес, тар жиекте дәнекерленген |
| Дәнекерленген қосалқы қалта | Дәнекерленген бетке екінші дәнекерлеу операциясы |
| Сыдырма тігіске дәнекерленген | Ұқсас материалдар бір операцияға біріктірілді |
| Анкерлік патчтар | Нүктелік жүктеме позицияларында гибридті дәнекерлеу |
Олардың әрқайсысы жеке құрал және параметр шешімі болып табылады. Сондықтан камералық жоғары жиілікті дәнекерленген зеңбіректің корпусы түтікке қарағанда өңдеу құны жоғары болады және біз оны бірлік бағасына бүктеудің орнына құралды нақты түрде келтіреміз.
Жиілік жабдықпен бекітіледі. Оператор қателесуі мүмкін барлық нәрсе әрбір кіріс матаның партиясы үшін орнатылған және жазылған үш параметрде отырады.
| Айнымалы | Функция | Тым төмен орнатылған болса | Тым жоғары орнатылған болса |
| Қуат | Буындағы жылу түзілу жылдамдығы | Төмен балқытылған; тігіс таза бөлінеді | Материал дәнекерленген жерде күйіп кетеді немесе жұқарады |
| Электрод қысымы | Жұмсартылған қабаттарды біріктіреді | Дәнекерлеу ені бойынша толық емес балқыту | Материал ауыстырылды; жіңішке дәнекерлеу |
| Тұру уақыты | Буынға түсетін жалпы энергия | Байланыстың беріктігі нашар суық дәнекерлеу | Қызып кету және сынғыштық |
Қысыммен салқындату төртінші қадам болып табылады және арзан өндірісте жиі өткізілмейді. Балқытылған полимер қайта қатаймас бұрын электродты босатқанда, дұрыс көрінетін және жүктеме кезінде ыдырайтын буын қалады.
Процесс молекулалық полярлыққа байланысты. Дипольі бар полимер айнымалы өріске жауап береді және іштей қызады; полярлы емес полимер қандай қуат қолданылса да жауап бермейді.
| Материал | RF дәнекерлеу | Ескерту |
| TPU | Иә | Қатты полярлық; таза дәнекерленген — SL-E603 қабығы |
| ПВХ | Иә | Қатты полярлық; жақсы дәнекерлейді, құны төмен, ауыр |
| ПУ қапталған | Әртүрлі | Қаптаманың құрамы мен қалыңдығына байланысты |
| Полиэтилен | Жоқ | Полярлы емес; ыстық ауа немесе ультрадыбыстық әдістер қажет |
| Полипропилен | Жоқ | Полярлы емес; RF дәнекерлеуге жатпайды |
| Қапталмаған нейлон немесе полиэстер | Жоқ | Тек негізгі матаны дәнекерлеу мүмкін емес |
Сондықтан қабық тоқылған мата емес, TPU ламинатталған деп көрсетілген. 840D тоқылған негіз тозуға төзімділікке ие; TPU ламинат - бұл су өткізбейтін тосқауыл және дәнекерлеуге мүмкіндік беретін қабат.
| Деструктивті қабыршақтану сынағы: дұрыс дәнекерленген үлгіде дәнекерленген жік ажырамас бұрын негізгі мата жыртылады. Дәнекерлеу сызығының бойымен таза ашылатын тігіс қосылыстағы энергияның жеткіліксіздігін көрсетеді және өндірісті жалғастырмас бұрын параметрді тексеруді бастайды. Бұл әрбір өндірісті іске қосудың басында іске қосылады және жазбалар OEM сапа файлдары үшін қол жетімді. |
| Тігілген корпустағы сәтсіздік режимі | Дәнекерленген қабықшада |
| Тігіс таспасы қыздыру және жуу циклдарынан кейін көтеріледі | Таспа жоқ |
| Ине перфорациялары желім ескірген сайын қайта ашылады | Перфорациялар жоқ |
| Тігіс діріл кезінде бос жұмыс істейді | Су өткізбейтін корпуста тігіс жоқ |
| Қабық арқылы тігілгеннен кейін қалта тігісі ағып кетеді | Үздіксіз бетке дәнекерленген қалта |
| Белдік якорь кедергіні тесіп өтеді | Арматуралық патчтарға дәнекерленген якорь |
| Агрессивті тазалау таспаның жиегін көтереді | Қабықты сүртуге және шланг жасауға болады |
| Элемент | Техникалық сипаттама |
| Үлгі | SL-E603 |
| Өнім түрі | Толығымен дәнекерленген су өткізбейтін мылтық корпусы |
| Өлшем | 122 × 30 × 8 см (болжалды) |
| Салмағы | шамамен. 1,1 кг (болжалды) |
| Ішкі сыйымдылық | шамамен. 25–30 л |
| Қабық материалы | 840D TPU ламинатталған мата |
| Құрылыс | РЖ дәнекерленген, бір бөліктен тұратын корпус |
| Тігіс түрі | Жоғары жиілікті дәнекерленген, жылумен жабылған шеттер |
| Су өткізбейтін рейтинг | IPX7 |
| Жабу | Су өткізбейтін найзағай |
| Керек-жарақ қалтасы | 1 дәнекерленген су өткізбейтін сыдырма қалта |
| Профиль | Дөңгелектелген діңгек камерасы, конустық бөшке камерасы |
| Тасымалдау | Реттелетін алынбалы иық белдігі + күшейтілген тұтқа |
| Түстер | Хаки / Қара / Армия жасыл, екі түсті |
| Атыс қаруының үйлесімділігі | Аңшылық, болтты, тактикалық винтовкалар; шолақ мылтық |
| MOQ | 300 дана |
| Үлгіні жеткізу уақыты | 7-10 күн |
| Өндіріс мерзімі | 30-45 күн |
| OEM / ODM | Қолдау көрсетіледі |
| Шығу тегі | Қытай |
| Опция | Ескертпелер |
| Арнайы дене ұзындығы | Қажет болған жағдайда жаңа электрод құралдары әзірленді |
| Палатаның профилі | Түтік радиусы және бөшкенің конусы реттеледі |
| Қабық материалы | 840D TPU стандарты; 500D ПВХ брезент балама |
| ПВХ жоқ спецификация | Бүкіл TPU құрылысы |
| Дәнекерленген логотипті патч | Қабықты тесусіз қолданылады |
| Қалта конфигурациясы | Өлшемі, орны немесе екінші дәнекерленген қалта |
| Түс бөлу | Кез келген комбинацияда екі түсті дәнекерленген панельдер |
| Параметрлік құжаттама | Дәнекерлеу жазбалары сапалы файлдар үшін жеткізіледі |
1. Пакеттегі кіретін матаны тексеру және дәнекерлеу мүмкіндігін сынау
2. Дәнекерлеу параметрін орнату — партияға жазылған қуат, қысым, тұрақтылық
3. Бірінші буын дәнекерлеу үлгісі және деструктивті қабыршақтану сынағы
4. Панельдерді камералық өңдеуге дәл кесу
5. Түйінді камераның радиусын РЖ дәнекерлеу
6. Конусты бөшкенің камерасын және жиек тігістерін РЖ дәнекерлеу
7. Керек-жарақ қалтасының дәнекерленген бекітпесі және найзағай тігісі
8. Таспа анкерлері мен тұтқалы тіректерді гибридті дәнекерлеу
9. IPX7 шартына сәйкес батыруды тексеру
10. Қорытынды тексеру және экспорттық орау
| Тексеру | Әдіс | Жиілік |
| Материалдың дәнекерлеу қабілеті | Кіріс партиядағы сынақ дәнекерлеуі | Әр топтама |
| Параметр жазбасы | Қуат, қысым, тұру журналы | Әр топтама |
| Бірінші мақаланың пилингі | Үлгі дәнекерленген жердегі деструктивті қабық | Әр жүгірудің басталуы |
| Дәнекерлеудің сыртқы түрі және жиектерінің анықтамасы | Көрнекі, орындалу үстінде | Үздіксіз |
| Дәнекерлеу ені консистенциясы | Бекітілген үлгі бойынша өлшенген | Сынама алу |
| Қисық кесінді дәнекерлеу | Бөкселі радиуста визуалды | 100% |
| Дайын судың тұтастығы | Батыруды тексеру | Бекітілген сынама алу жоспары бойынша |
| Сынақ | Әдіс | Нәтиже |
| Тігіс қабығы | Дәнекерленген үлгідегі деструктивті қабық | Негізгі мата тігісті бөлу алдында жыртылды |
| Қисық дәнекерлеу тұтастығы | Арнайы бөкселер радиусында пиллинг сынағы | Тікелей кесінді дәнекерлеуге бірдей ұсталады |
| IPX7 батыру | Жабық қорап 30 минутқа 1 м-ге батырылады | Ешбір дәнекерленген тігіске кірмейді |
| Тігістердің шаршауы | Дәнекерлеу сызығында қайталанатын иілу | Жарылу немесе бөліну жоқ |
| Гидролизге төзімділік | Кеңейтілген жылы ылғалды экспозиция | Тігістерді жұмсарту немесе деламинация болмайды |
| Төмен температураның тұтастығы | -20 °C температурада 12 сағаттан кейін иілу | Тігістері бұзылмаған; сынғыш сынық жоқ |
| Скраб және шланг | Тігіс аймақтарын қайталанатын агрессивті тазалау | Деградация жоқ; көтеру үшін таспаның жиегі жоқ |
| Анкерлік патчты тарту | Дәнекерленген патчтардағы тұрақты жүктеме | Дәнекерленген патчтың бөлінуі жоқ |
Жоғары жиілікті дәнекерлеу қосалқы мердігерлік операциядан гөрі күрделі жабдық болып табылады. Біздің дәнекерлеу желілері Қытайдың Дунгуан қаласында және Вьетнамның Хошимин қаласында жұмыс істейді, электродтық құрал-саймандар жеке пішіндер үшін үйде әзірленген, дәнекерлеу мүмкіндігі әрбір кіріс партияда сыналады, дәнекерлеу желісі мен тексеру процесі сатып алушы аудитіне ашық.
Бренд реттелетін тарақтары бар мылтықтарға арналған тереңірек камераны қалайды, бұл жай өлшемді емес, дәнекерлеу радиусын өзгертті. Біз түзетілген қисық үшін жаңа электрод құралын әзірледік және қисық бөлікті бекіту алдында арнайы сынақтан өткіздік, өйткені қисық дәнекерленген жік ең алдымен құрал қатесін көрсетеді. 450 дана, құрал-саймандарды қосқанда 47 күн.
Олардың сәйкестік тобы жеткізушінің ауызша кепілдігін бұрын қабылдағаннан кейін, суға түсіру туралы есеппен бірге әр партияға дәнекерлеу параметрлерінің жазбаларын талап етті. Біз жөнелту және бірінші мақаланың қабығын алу нәтижелерімен бірге тіркелген қуат, қысым және тұру көрсеткіштерін бердік. 600 дана, 43 күн.
Нарық талаптары ПВХ-ны толығымен жоққа шығарады. Стандартты 840D TPU конструкциясы қазірдің өзінде сәйкес болды және біз ештеңені алмастырмай, жеткізу тізбегі арқылы материал құрамының құжаттамасын растадық. 350 дана, 42 күн.
"Қисық дәнекерлеу - жеткізуші анықтайтын жер. Сіз бұл бөлімді өз бетіңізше сынап көрдіңіз және бізге нәтиже көрсеттіңіз."
— Өнім инженері, аңшылық бренд
"Бір партиядағы параметр жазбалары шағымды құжатқа айналдырды. Біздің сәйкестік тобы осыдан кейін сұрақтар қоюды тоқтатты."
— Сапа жөніндегі менеджер, импорттаушы
«Егер мата тігіс алдында жыртылып кетсе, онда дауласатын ештеңе қалмайды. Бұл бізді сендірген сынақ болды».
— Қорғасын, сыртқы жабдықты таратушы
27,12 МГц электромагниттік өріс полярлықты секундына шамамен 27 миллион рет өзгертеді. TPU-дағы полярлы молекулалар әрбір кері айналу арқылы қайта түзетуге тырысады және ішкі үйкеліс қосылыстың толық қалыңдығы арқылы бірден жылу шығарады. Электрод қысымы астында жұмсартылған қабаттар бір үзіліссіз секция ретінде балқытылады және қайта қатаяды.
Түтік - бұл қайталанатын түзу тігіс. Бұл қабықтың радиусы бойынша пішінделген құрал-саймандарды қажет ететін қисық тірек камерасы, панель тарылған сайын дәнекерлеу ені тұрақты болып қалуы керек конустық бөшке камерасы, дәнекерленген бетке жағылған дәнекерленген қалта және тігіске дәнекерленген найзағай бар. Әрқайсысы жеке құрал және параметр шешімі болып табылады.
Деструктивті пилингті сынау. Дұрыс дәнекерленген кезде, тігіс бөлінбес бұрын негізгі мата жыртылады. Дәнекерлеу сызығының бойымен таза бөліну энергияның жеткіліксіздігін білдіреді және өндірісті жалғастырмас бұрын параметрді тексеруді бастайды.
Қуат, электрод қысымы және тұру уақыты, әрбір матаның кіріс партиясына орнатылады және жазылады. Қысыммен салқындату төртінші қадам болып табылады және арзан өндірісте жиі өткізілмейтін қадам - электродты ерте босату жүктеме кезінде дұрыс көрінетін және қабыршақтайтын буын қалдырады.
Жоқ. Процесс молекулалық полярлықты қажет етеді. TPU және ПВХ жақсы дәнекерленген; полиэтилен және полипропилен полярлы емес және радиожиілікпен дәнекерлеуге мүлде болмайды. Қапталмаған нейлон немесе полиэстер дәнекерленген ламинат қажет. Дәнекерлеу мүмкіндігі әрбір кіріс партияда сыналады.
Иә, Дунгуандағы (Қытайдың) және Хошимин қаласындағы (Вьетнам) өз желілерінде электродтық құрал-саймандар өзімізде әзірленген. Дәнекерлеу сызығы мен тексеру процесі сатып алушы аудиті үшін ашық.
Тігіс таспасының көтерілуі, желім ескірген сайын қайта ашылатын ине тесігі, діріл әсерінен бос жұмыс істеп тұрған тігіс, қабық арқылы тігілген жерде ағып жатқан қалта тігістері және бөгетті тесіп өтетін белдік якорь. Дәнекерленген қабықта бұл ақаулық режимдерінің ешқайсысы жоқ.
Иә. Көтеруге арналған тігіс таспасы жоқ, дәнекерленген тігістер таспамен қапталған корпусты зақымдайтын тазалауға шыдамды - тұз, лай немесе қан әсерінен кейін пайдалы.
Жоқ. -20 °C температурада он екі сағаттан кейін тігістер дәнекерлеу сызығында сынғыш сынусыз тұтас және икемді болып қалды.
Иә. Стандартты 840D TPU конструкциясы ПВХ жоқ және материал құрамының құжаттамасын оны қажет ететін нарықтар үшін жеткізу тізбегі арқылы беруге болады.
Иә. Электродтық құрал жеке ұзындықтар, камера профильдері, дәнекерленген арматура және логотипті патчтар үшін үйде әзірленген. Құрал бірлігінің бағасына бүктелгеннен гөрі нақты көрсетілген.
MOQ 300 дана, үлгілер 7–10 күнде, 30–45 күнде шығарылады, EXW, FOB немесе CIF көрсетілген, құрал-саймандарды әзірлеу жоба бойынша келтірілген және дәнекерлеу параметрінің құжаттамасы сапа файлдары үшін қолжетімді.
